VIADCUTO DE ALTA VELOCIDAD SOBRE LA CALLE COMERCIO EN MADRID

Datos del proyecto

Datos técnicos

  • Longitud total: 129,50 m
  • Luz mayor: 45,50 m
  • Anchura: 17,35 m

Descripción

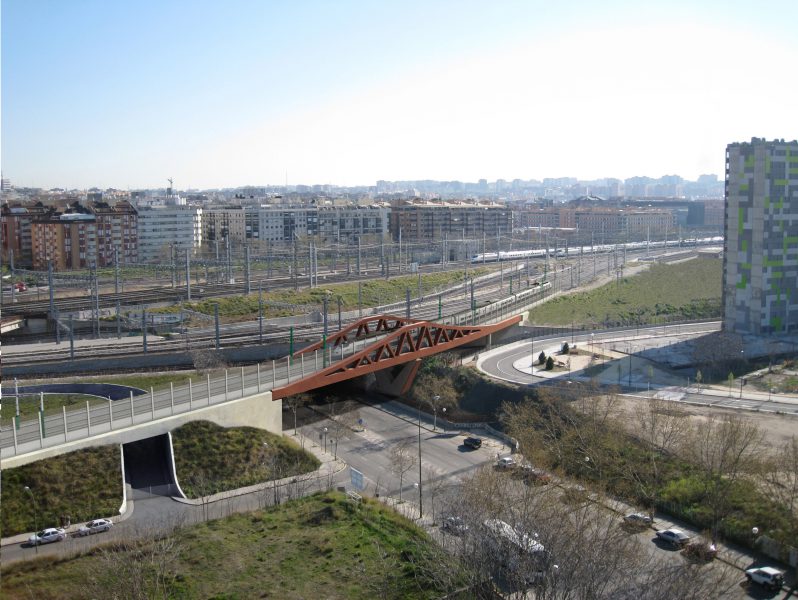

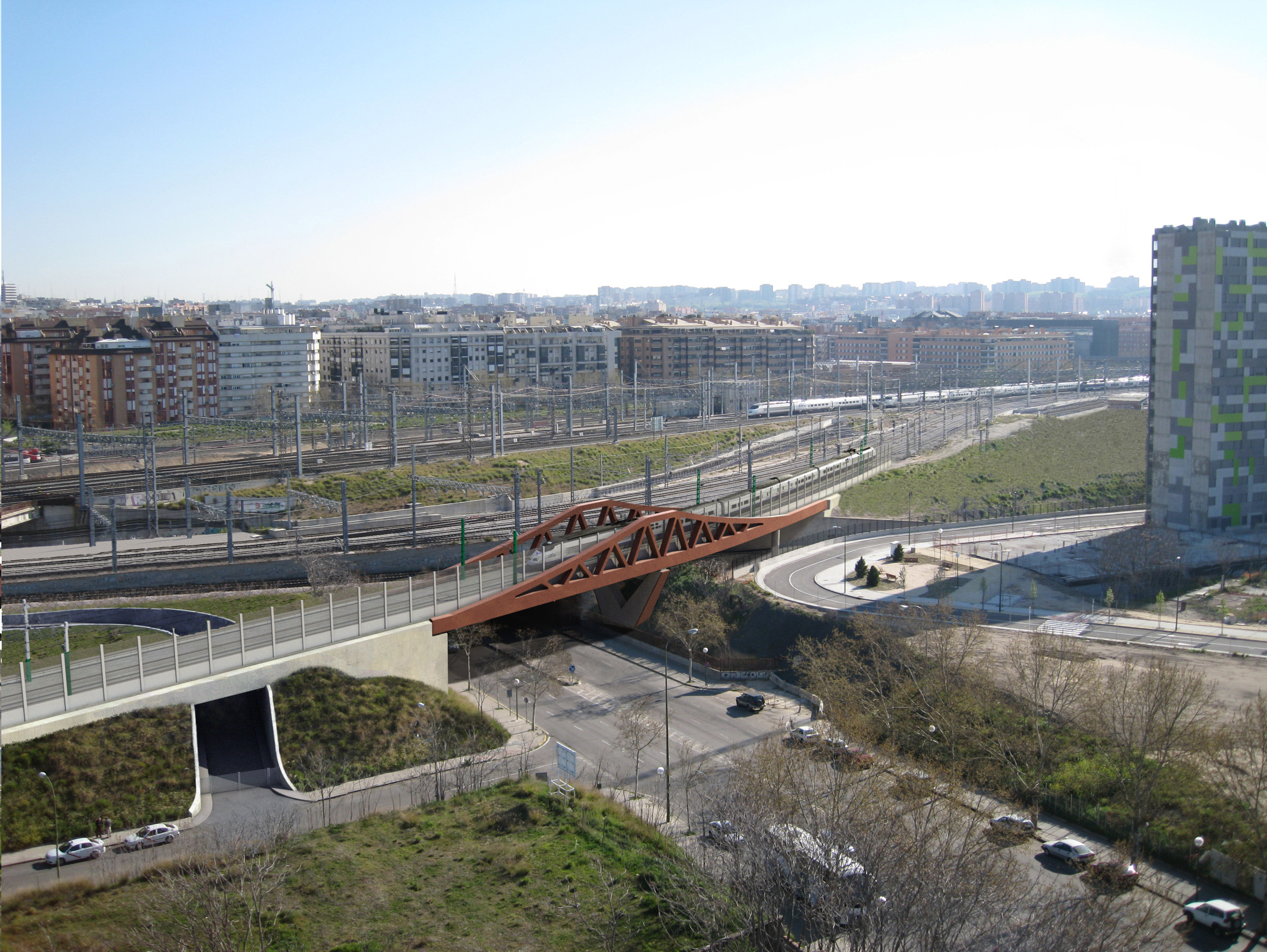

La estructura presentada tiene como objeto principal dar paso a la nueva plataforma ferroviaria de acceso sur a la futura Estación Pasante sobre la calle Comercio y sobre la línea del ferrocarril de Cercanías C-5 en la cabecera sur de la Estación de Atocha en Madrid.

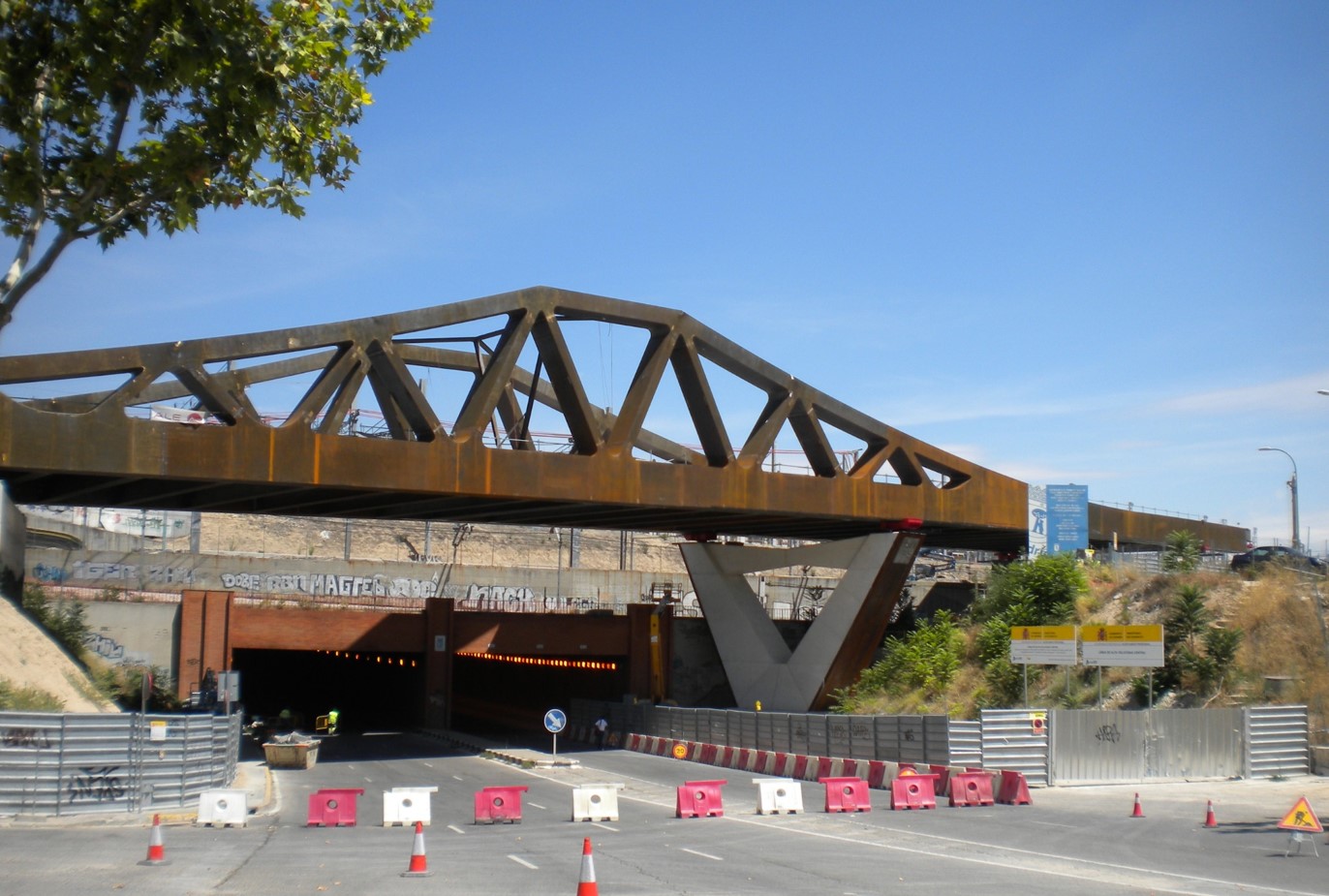

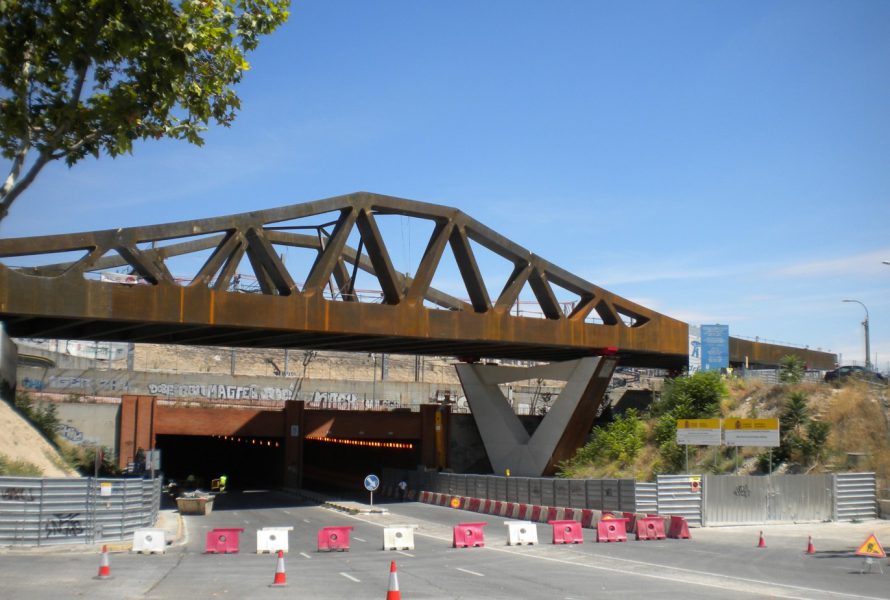

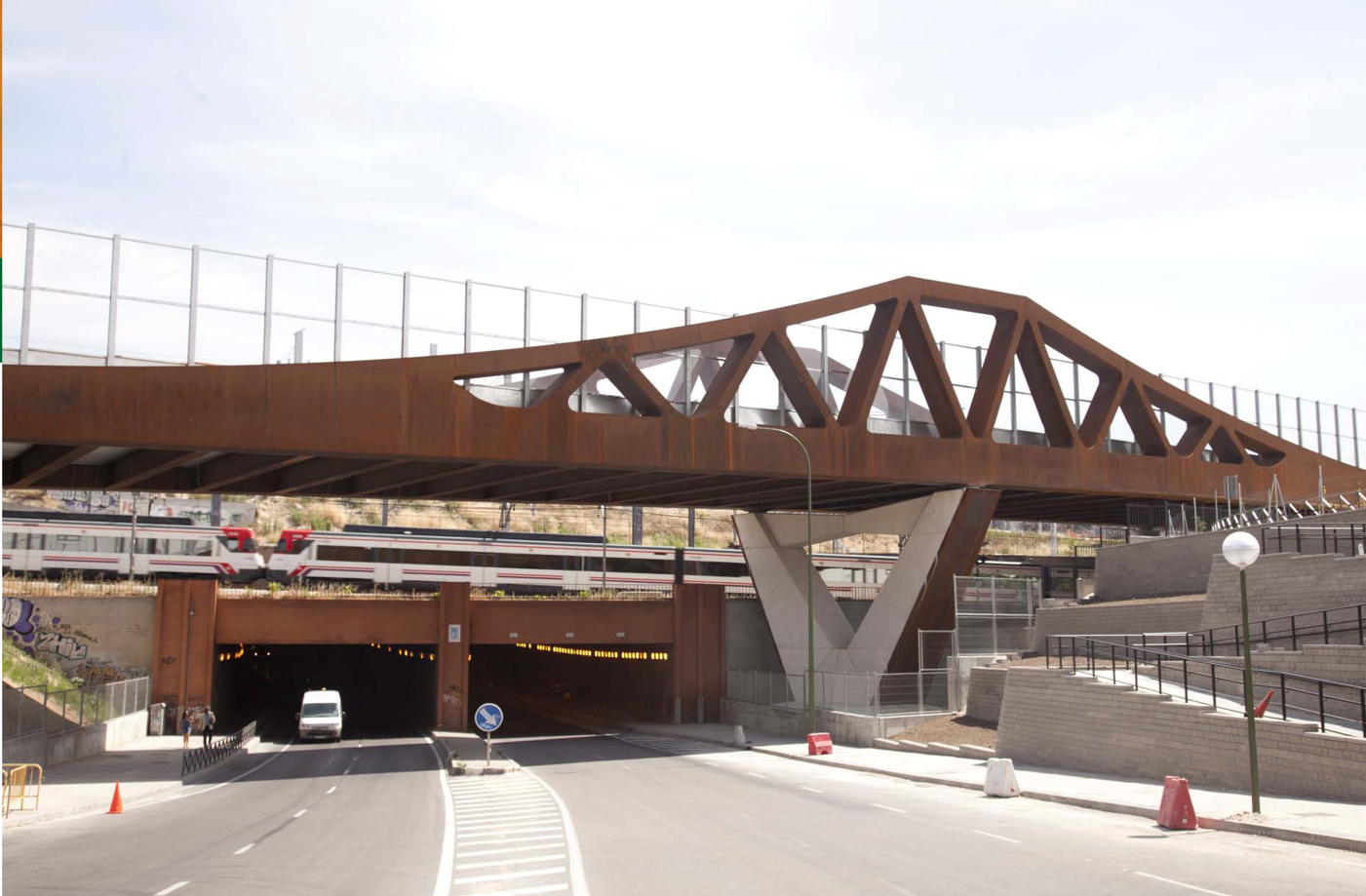

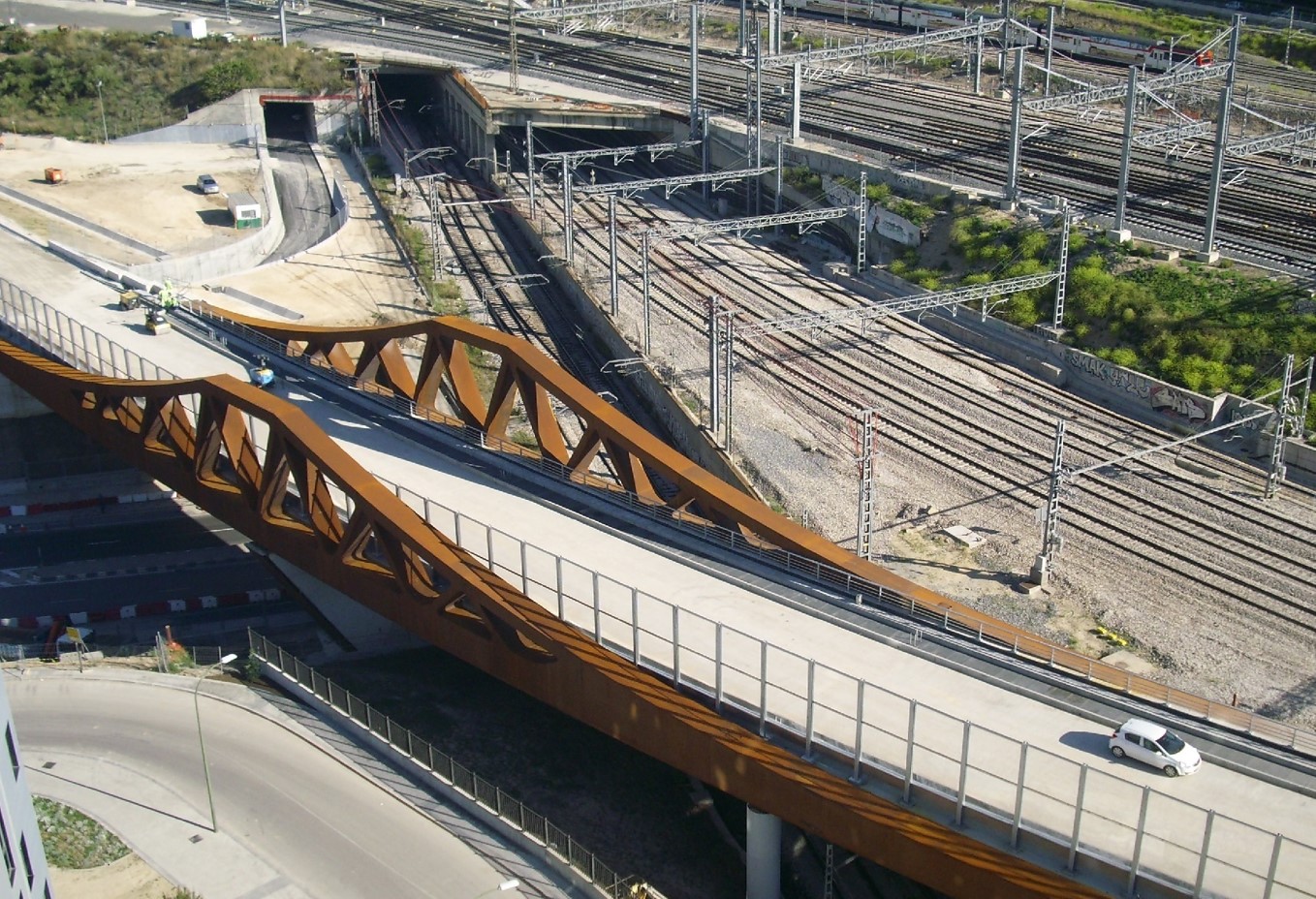

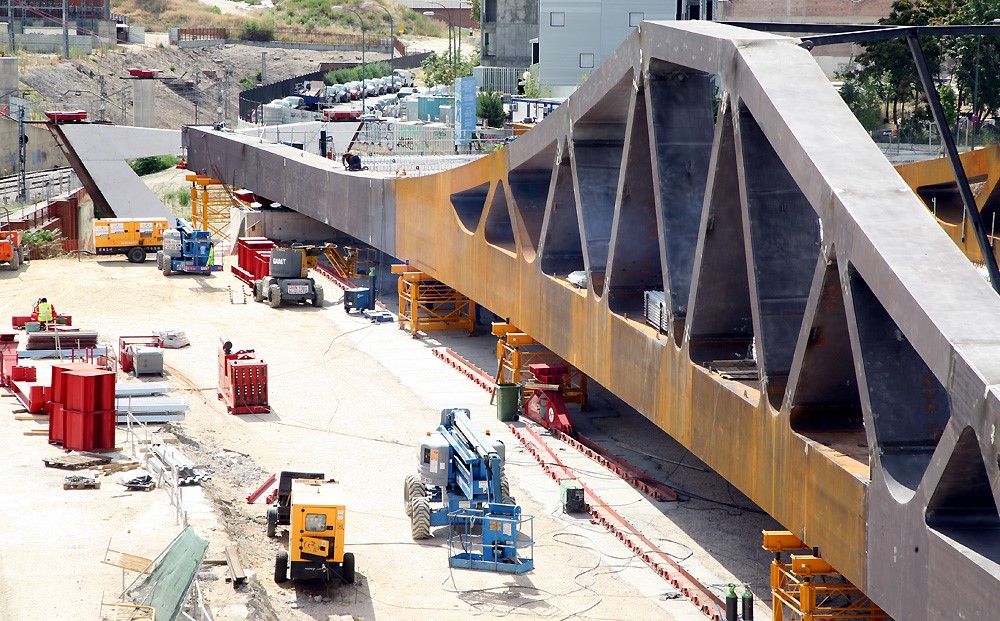

La estructura consiste en dos celosías metálicas laterales a ambos lados de la plataforma ferroviaria, unidas por vigas metálicas cada 3,50 m sobre las cuales se dispone el tablero de hormigón armado, creando una configuración mixta para estas vigas transversales.

La estructura tiene una longitud total entre ejes de apoyo en los estribos, medida en el eje de trazado, de 129,50 m. Los ejes de los apoyos están esviados con respecto al eje de trazado, ligeramente, 17,75º, en el estribo E-1 y con un gran esviaje de 56,99º en el estribo E-2.
