VIADUCTO SOBRE EL ESTRECHO DE PAREDES

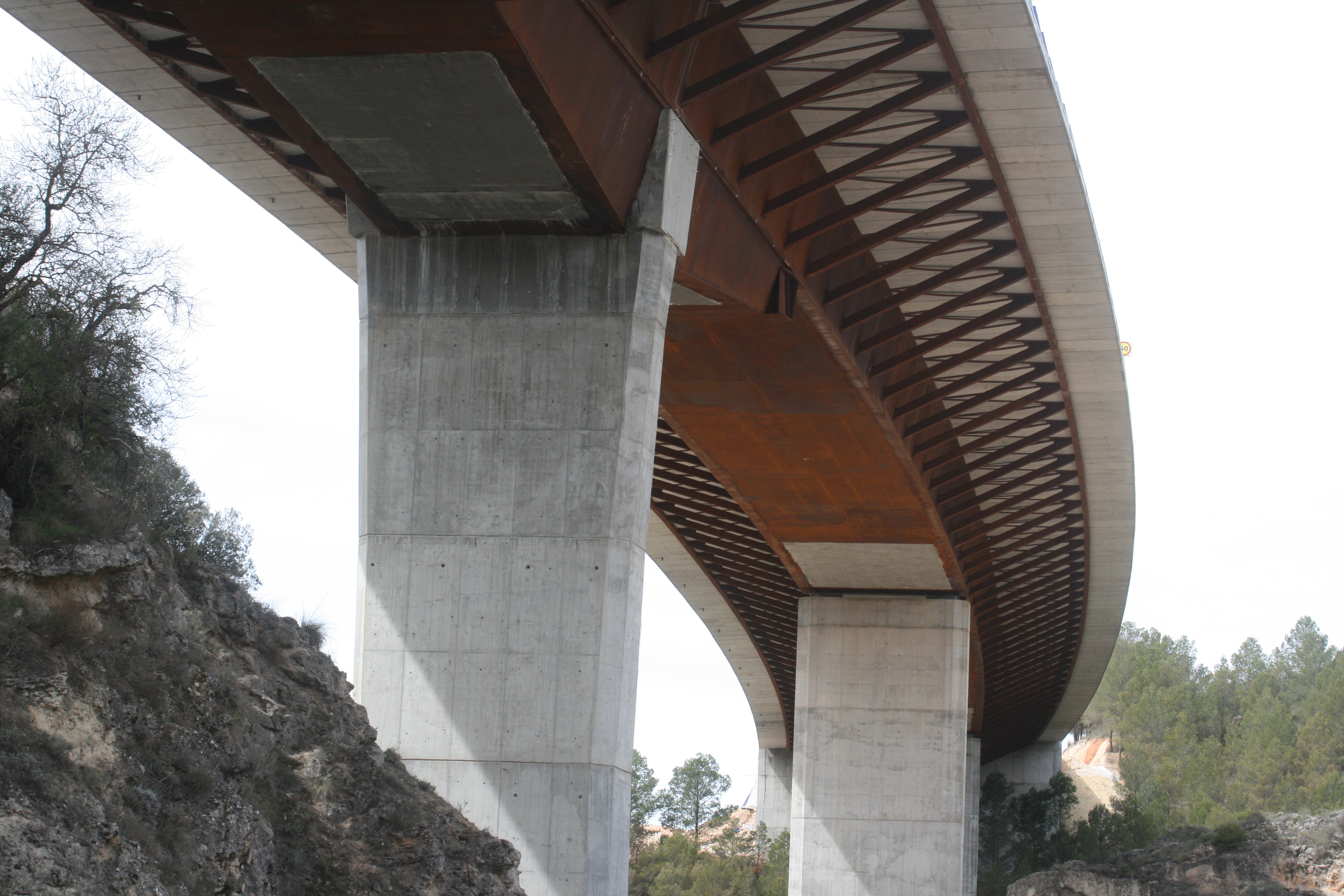

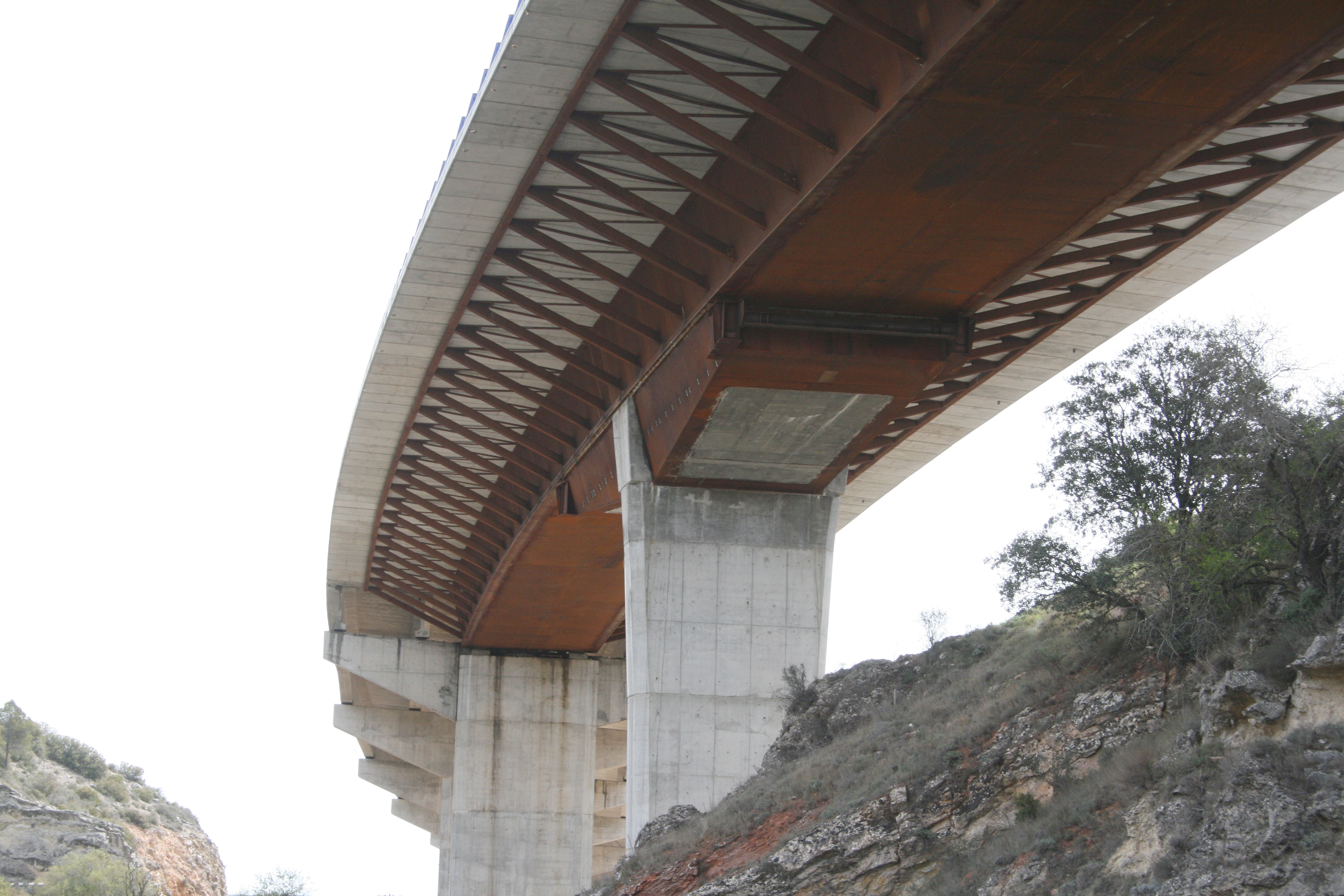

El Viaducto sobre el Estrecho de Paredes está formado por un tablero de cajón estricto de doble acción mixta con una distribución de luces de 40, 72, 88, 104 y 76 m. El resto de la superestructura del puente se materializa mediante pilas de hormigón y cimentaciones de tipo directo y profundo.

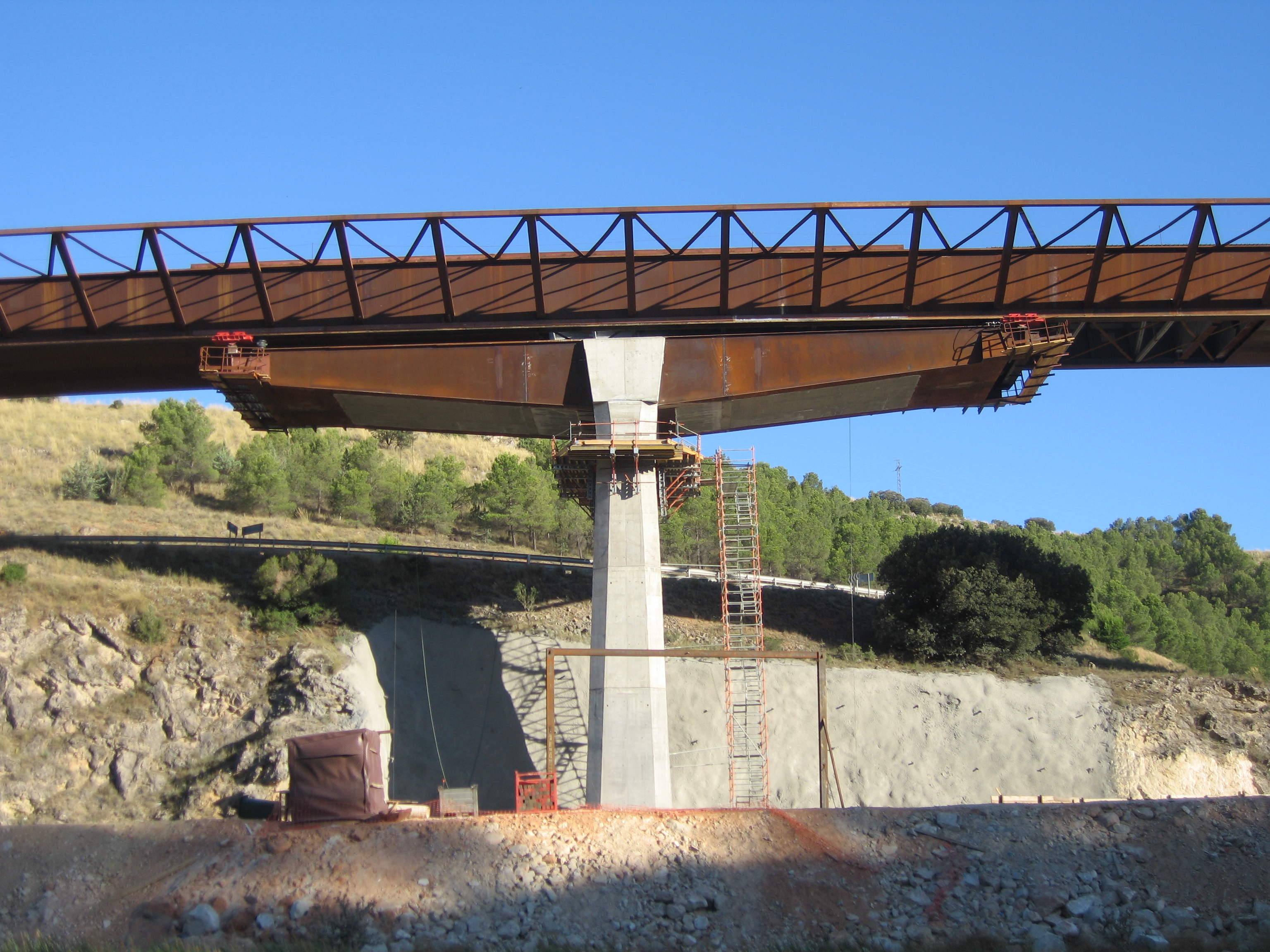

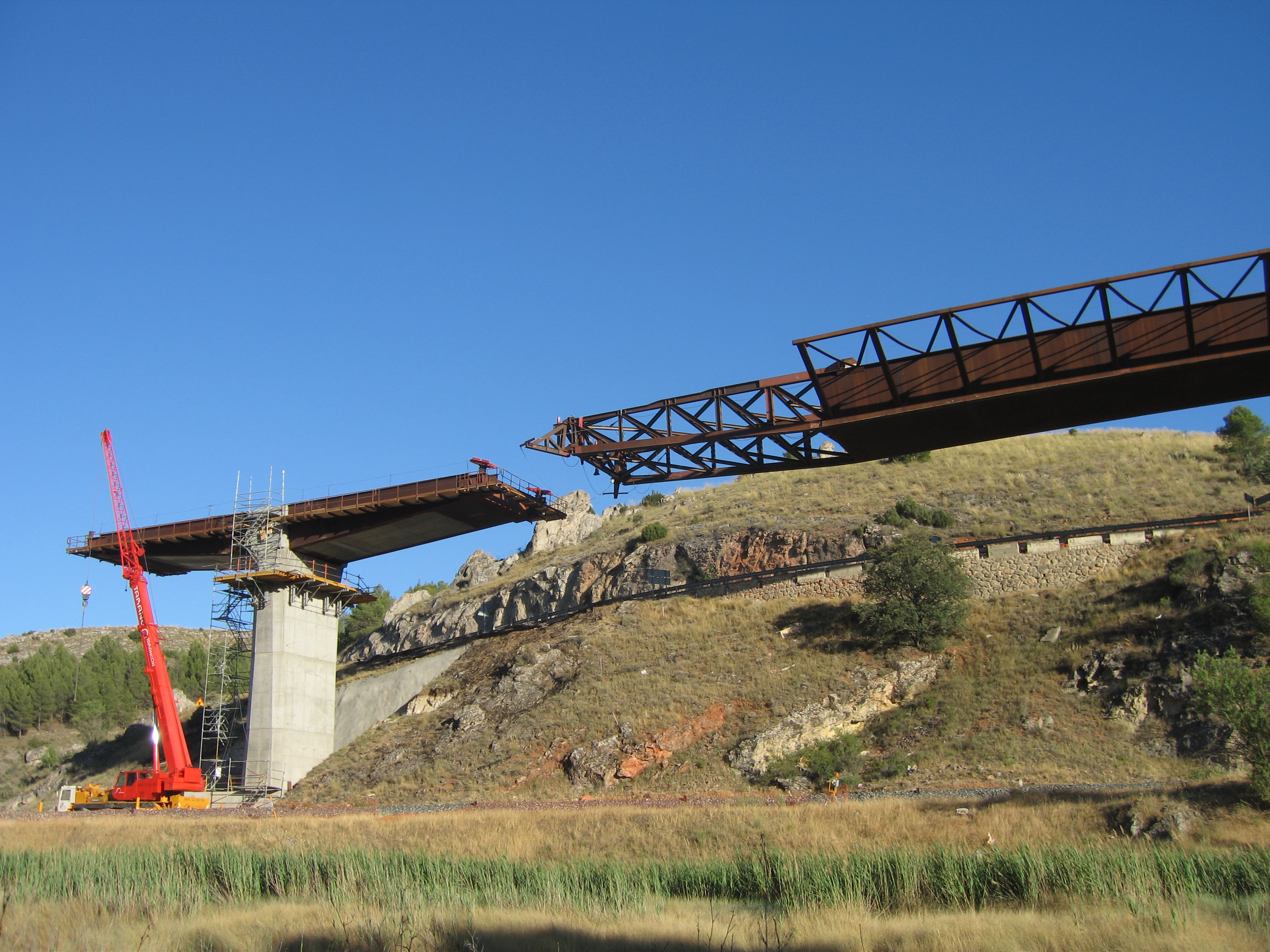

La característica más relevante del viaducto es la ejecución del tablero mediante empuje acompasado, llevada a cabo empleando el sistema denominado “Ábaco”, el cual permite efectuar el empuje de este tipo de tableros, partiendo de la idea de mantener para la pieza empujada un canto constante, sin renunciar a los beneficios del canto variable en la fase final de construcción y de servicio. Esto se consigue mediante la incorporación en los puntos adecuados de unas pilas en forma de “T”, formadas por un fuste vertical y dos dinteles o ábacos horizontales, simétricos respecto al eje vertical de la pilacorrespondiente.

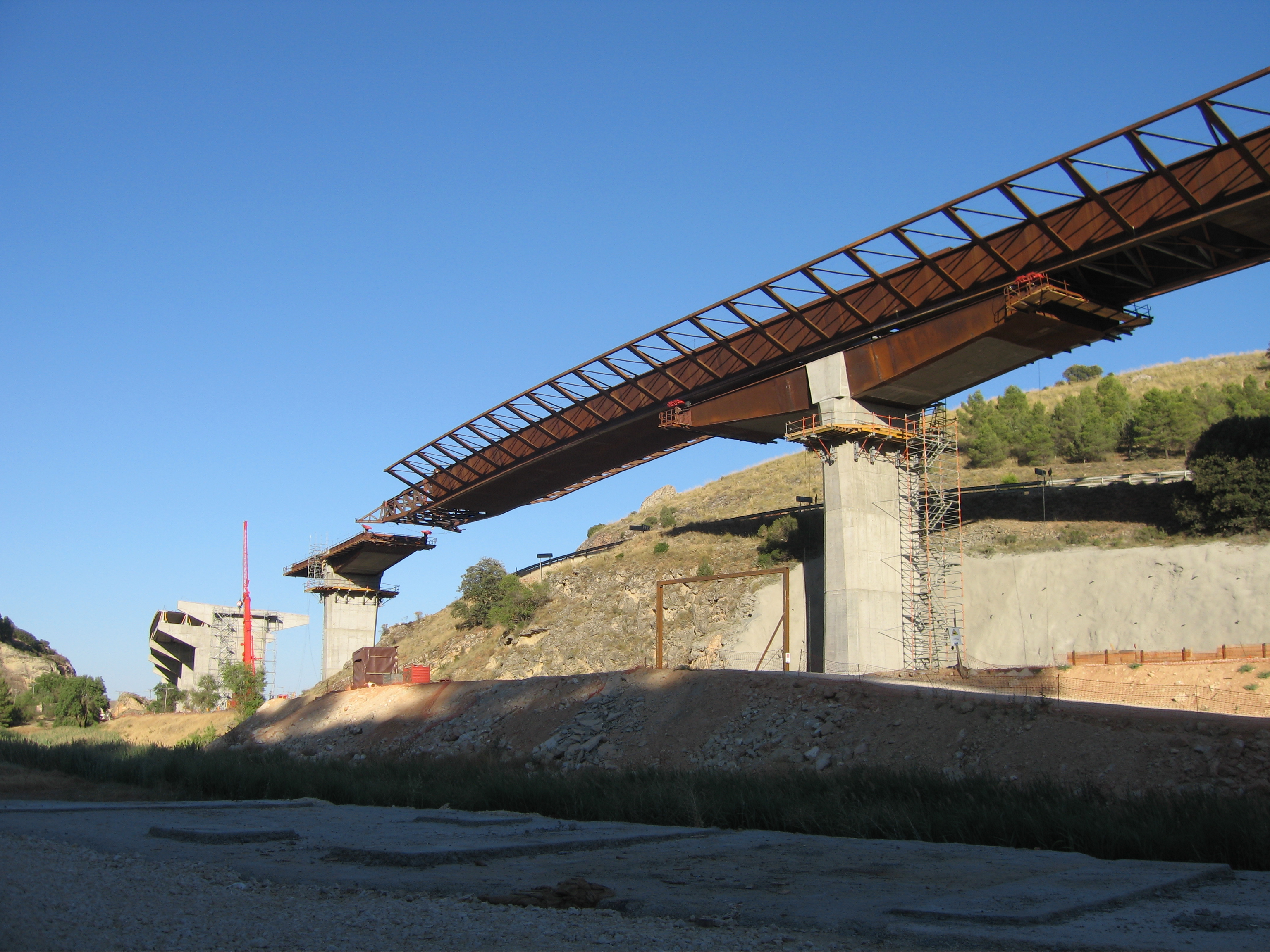

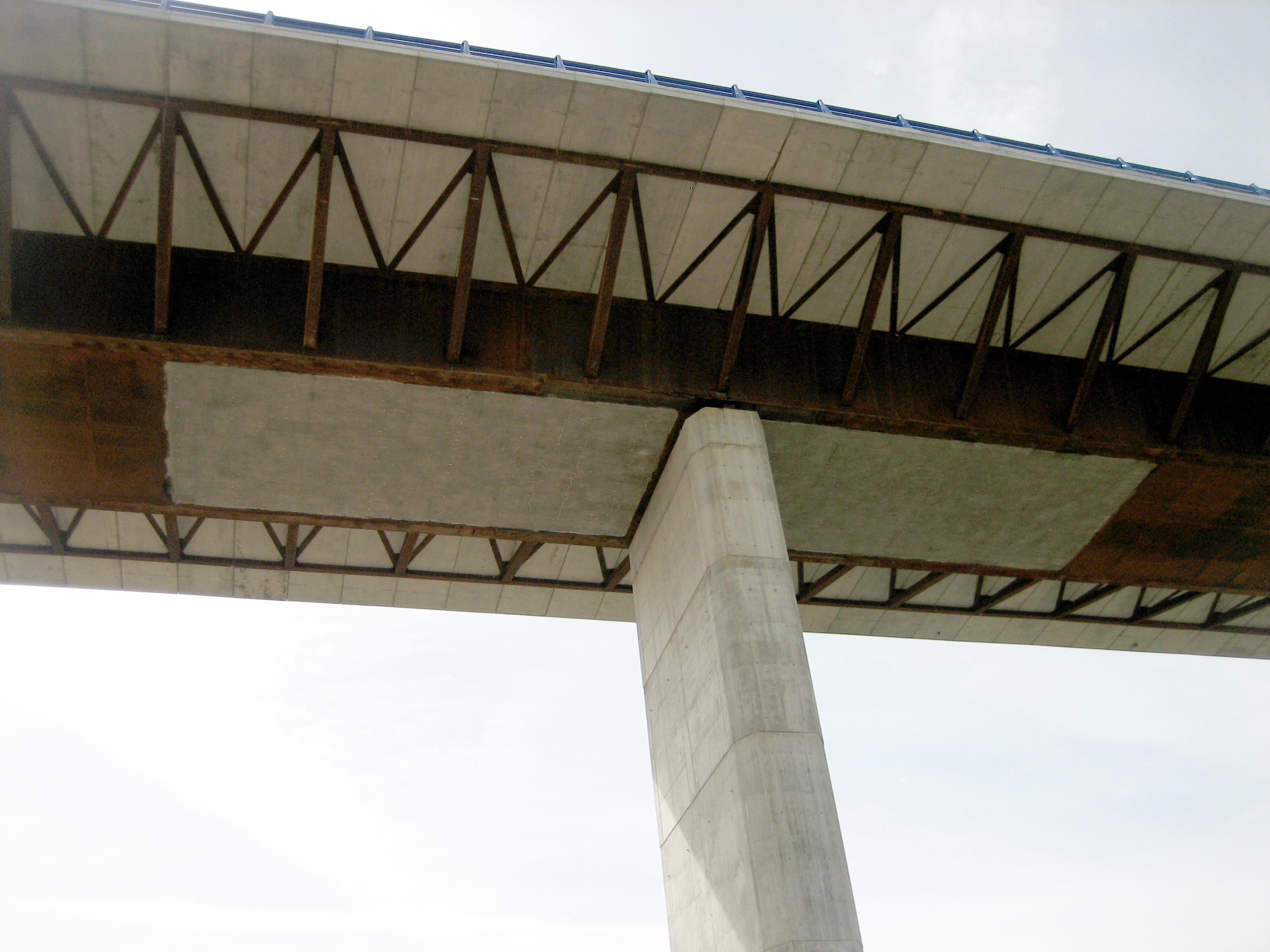

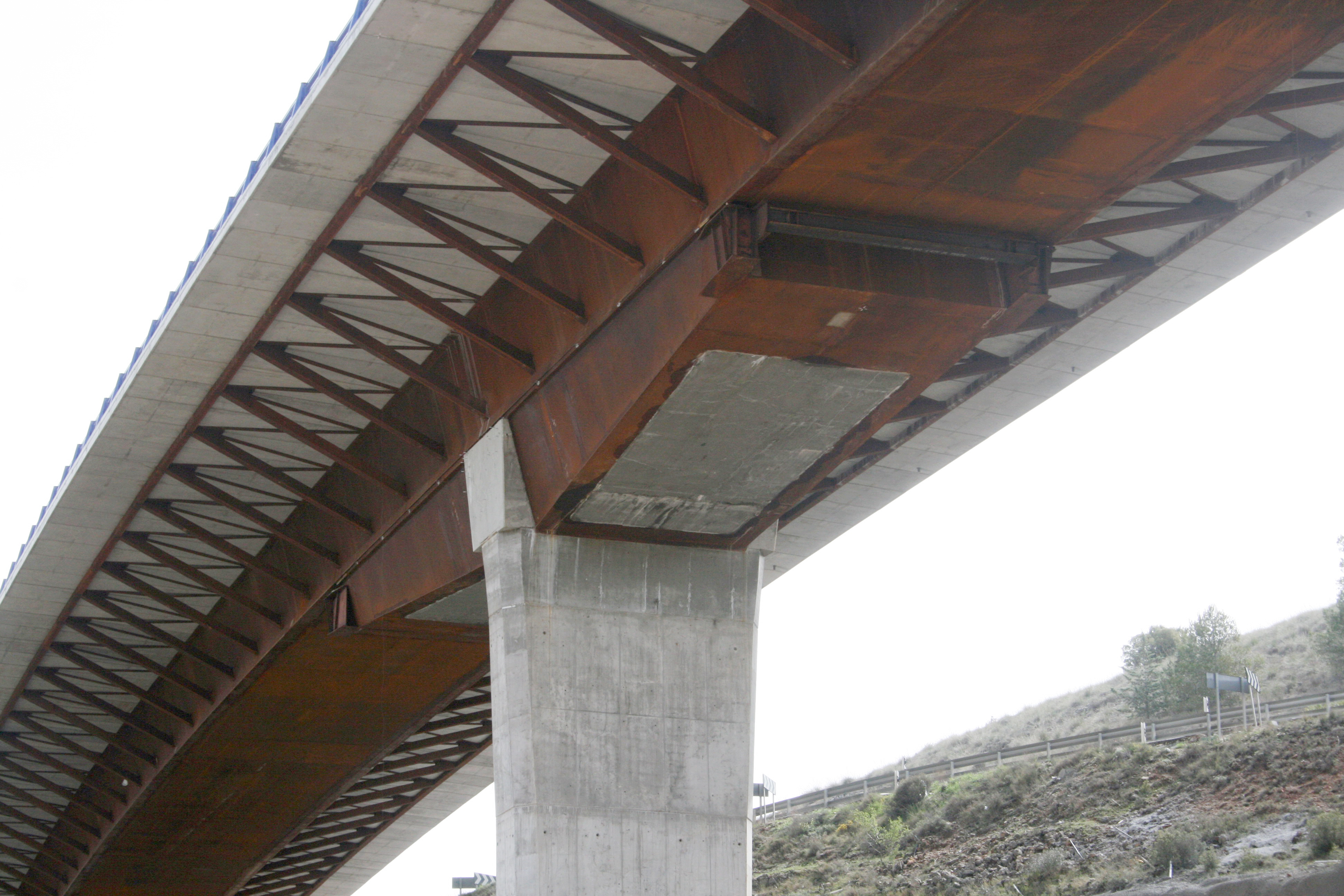

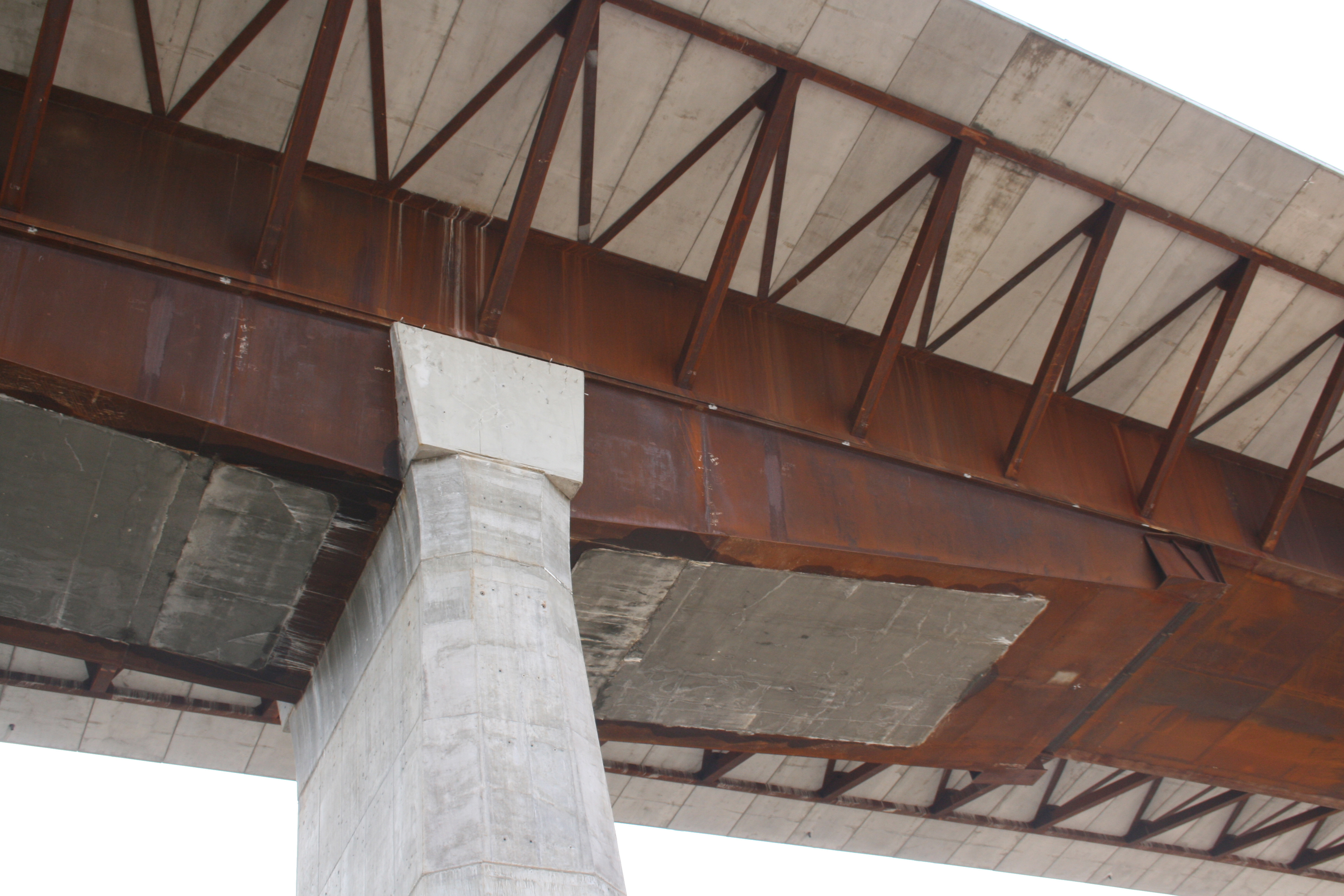

Durante el proceso de empuje el tablero se desliza apoyándose en los extremos de los ábacos de las pilas “T”. Una vez terminado el proceso de empuje, el tablero se vincula rígidamente a los ábacos de las pilas “T” constituyendo, en las zonas de vanos máximos, un sistema pórtico de canto variable optimizado en relación a las diferentes luces de los vanos.
