LANZAMIENTO DEL VIADUCTO DE A.V. SOBRE EL RIO LLOBREGAT

Datos del proyecto

Datos técnicos

  • Longitud: 330 m
  • Anchura: 17.2 m
  • Máximo voladizo: 63 m

Descripción

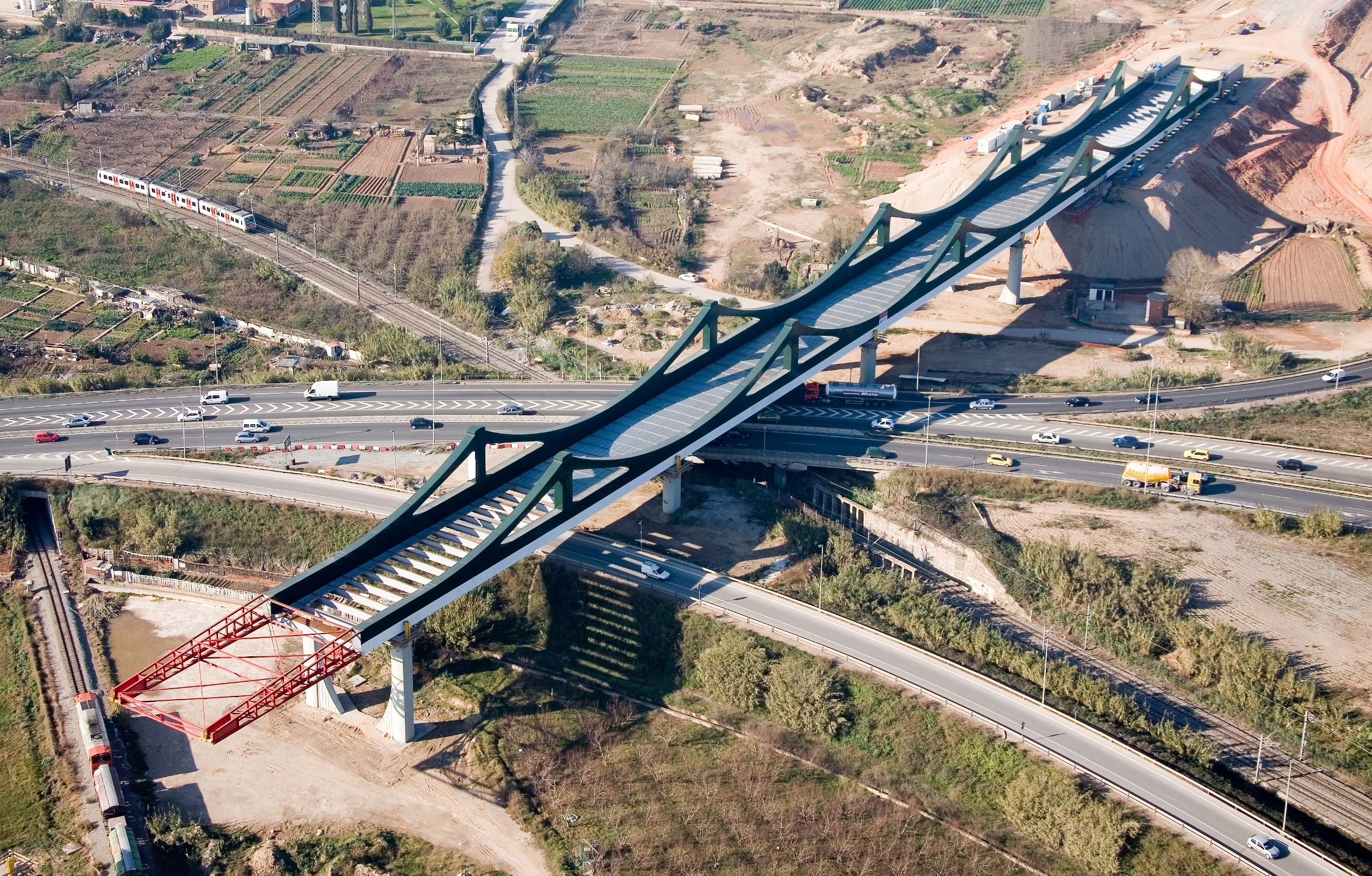

Este proyecto sigue la línea iniciada para el lanzamiento del viaducto de alta velocidad sobre la A7. En este caso el viaducto debe salvar el cauce del río Llobregat, dos vías de ferrocarril y una carretera, todo ello sin interrumpir la circulación.

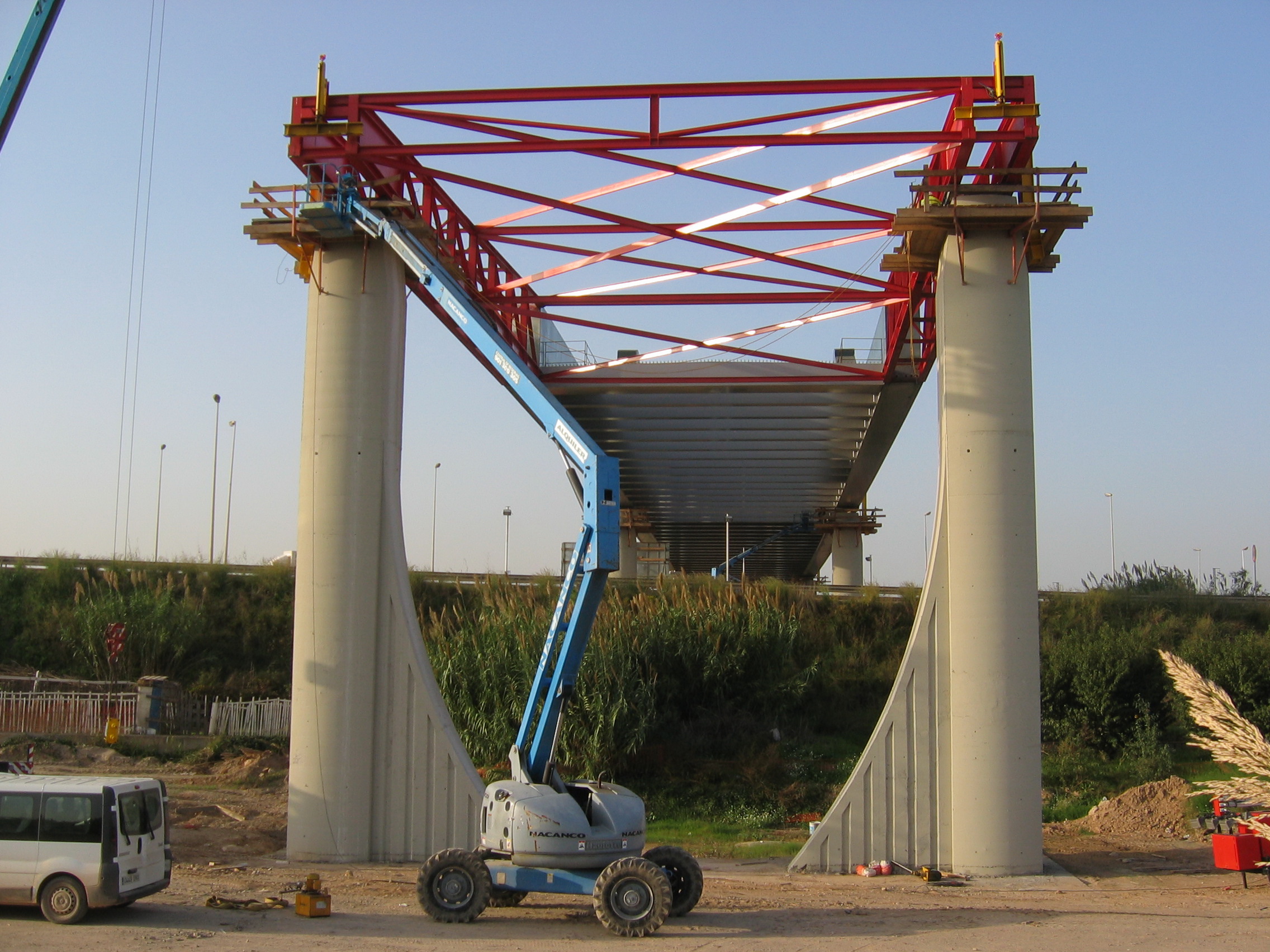

Para este proceso se realizó un análisis detallado de diversas opciones de lanzamiento llegándose a un óptimo consistente en el lanzamiento con una nariz de 16 m de longitud para alcanzar un voladizo máximo de 63 m con unas flechas mínimas.

En el análisis se controlo tanto el proceso de lanzamiento como la estructura a lanzar de forma que se conociera en todo momento las cargas sobre los apoyos, las flechas y los esfuerzos en la estructura, de forma que fuera capaz de resistir la flexión en los cajones de los cuchillos principales, junto con  la carga puntual introducida.
