CONCURSO PUENTE DE VALDEBEBAS

Datos del proyecto

Datos técnicos

  • Longitud total: 175 m
  • Luz tipo: 150 m
  • Anchura: 35.8 m

Descripción

Para la unión del futuro Parque de Valdebas con la Terminal 4 del aeropuerto de Barajas, se ha diseñado una solución de emparrillado múltiple de doble acción mixta atirantado puntualmente. Dicho emparrillado se forma mediante tres vigas cajón longitudinales en acero Corten, separadas 12,70 m entre ejes, conectadas a una losa superior de hormigón de 30 cm, que forma la plataforma del tablero. Transversalmente, se disponen diafragmas también mixtos que unen la vigas longitudinales.

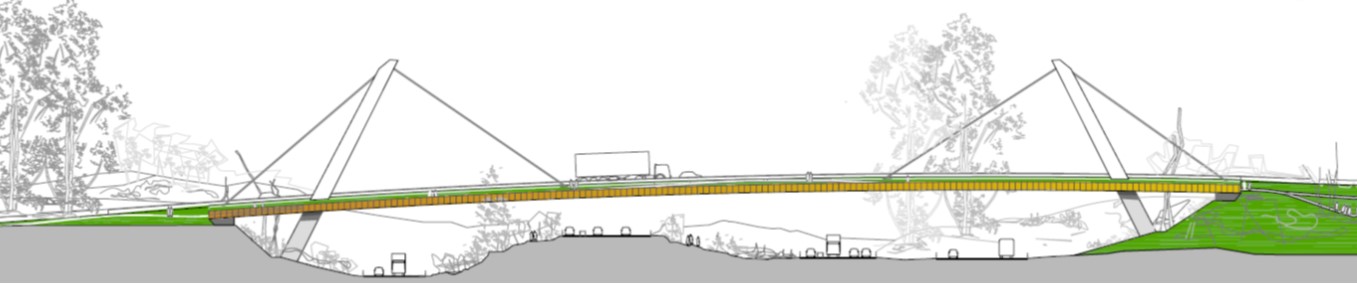

El tablero se apoya en forma atirantada a través de cuatro pilas inclinadas dispuestas 2 a 2 en la franja de 2,4 m de anchura de las vigas cajón laterales del tablero.

Cada uno de estos tirantes esta constituido por una pareja de potentes unidades de cordones paralelos, dispuestos dorsal y frontalmente.
